Автоматика для котла Энтророс Энтроматик 120MS

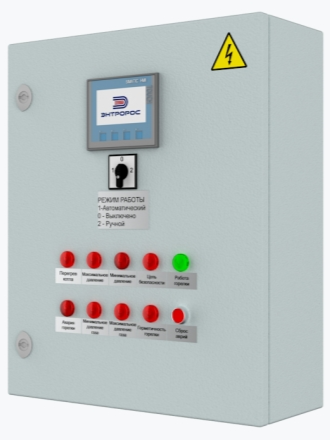

Система автоматики для газового котла отопления и теплоснабжения Энтроматик 120MS

Группа компаний НПК «Завод модульного энергооборудования» предлагает купить автоматику для газовых котлов отопления Энтророс серии Энтроматик 120MS - надежная технология российского производтва. Есть в наличии на складе в Ульяновске и Ульяновской области!
Так же, наши инженеры осуществляют проектирование и монтаж систем автоматики котельной на котлах Энтророс для Вашего объекта.

Система автоматики для газового котла Энтроматик 120MS используется для управления и защиты котла в случае превышения допустимых значений давления и температуры (при установке модулей ТР120, ТР160).

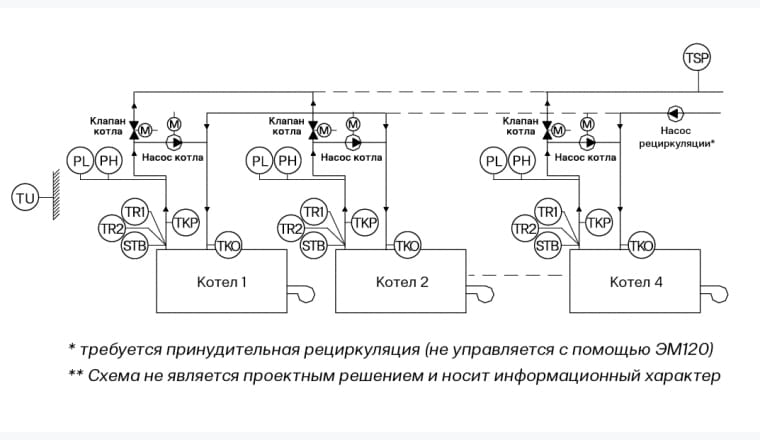

Автоматика для газового котла Энтроматик 120MS организует последовательный (каскадный) контроль на основании изменений температур котлов. Для регулирования гонтура ГВС или/и отопительного нужно дополнительно ставить ЭНТРОМАТИК 121 или ЭНТРОМАТИК 122.

Описание

Система автоматики газового котла ЭНТРОМАТИК 120MS имеет единый вид и представляет множество вариаций схем котлоагрегатов, в соответствии с мощностью и заказными характеристиками.
ЭНТРОМАТИК 120MS - программно-аппаратный комплекс, спроектированный на базе релейной логики (Цепь безопасности) и программируемого логического контроллера (ПЛК) с использованием, в качестве процессорного модуля, S7-1214.

В ПЛК установлено прикладное программное обеспечение созданное ООО ЭНТРОРОС.

Прикладное ПО дает возможность сбора и обработки всех данных, поступающих в ПЛК, на которых выстроены алгоритмы работы котлоагрегата.

Основные функции автоматики котла

Таким образом, основными функциями автоматики для газового котла отопления ЭНТРОМАТИК 120MS являются:

• контроль и управление исполнительными механизмами котлоагрегата;
• визуализация технологических процессов с помощью устройств ввода/вывода информации;
• регулирование стабильной температуры в водогрейном контуре;
• обработка, систематизация и ведение журнала технологической информации.

Для реализации этих задач в блоке автоматики для котла отопления применяются:

• возможность задавать параметры для алгоритмов управления запорным клапаном котла;
• поддержание температуры водогрейного контура с помощью модулируемой горелки по программе регулирования, с параметрами заданными оператором;
• регулирование подпиточными котловыми насосами в соответствии с алгоритмом защиты котлоагрегата;
• управление котловыми и сетевыми насосами в соответствии с алгоритмом рабочего режима котлоагрегата;
• визуализация и отображение процессов регулирования с помощью HMI-интерфейсов с выводом параметров на панель оператора и на уровень диспетчерского управления;
• регулирование температуры стратегии при режиме работы в каскаде котлов.

Технические характеристики автоматики Энтроматик 120MS
